Sistem Starter - Sistem starter listrik saat ini dapat ditemukan hampir disemua jenis sepeda motor. Sistem starter pada sepeda motor berfungsi sebagai pengganti kick starter, agar pengendara tidak perlu lagi mengengkol kakinya untuk menghidupkan mesin. Namun demikian, pada umumnya sepeda motor dilengkapi juga dengan kick starter. Penggunaan kick starter biasanya dilakukan jika kondisi sistem starter listrik sedang mengalami kerusakan atau masalah. Sebagai contoh jika kondisi baterai lemah atau terdapat kerusakan pada motor starter sehingga sistem starter listrik tidak dapat digunakan untuk menghidupkan mesin, maka pengendara bisa langsung memanfaatkan kick starter. Secara umum sistem stater listrik terdiri dari; baterai, sekring (fuse), konci kontak (ignition switch), saklar starter (starter switch), saklar magnet starter (relay starter/solenoid switch), dan motor starter. Contoh ilustrasi posisi komponen sistem stater adalah seperti terlihat pada gambar dibawah ini.
Prinsip Kerja Motor Starter
Bekerjanya suatu motor starter mempunyai banyak persamaan dengan generator DC, tetapi dalam arah yang sebaliknya. Motor starter mengubah energi listrik menjadi mekanik (tenaga putar), sedangkan generator DC mengubah energi mekanik menjadi energi listrik. Dalam kenyataannya, motor DC akan menghasilkan tenaga listrik jika diputar secara mekanik, dan generator DC dapat berputar (berfungsi) seperti motor. Motor bisa berputar jika diberi aliran arus berdasarkan prinsip berikut ini:Pada saat arus mengalir melewati konduktor (penghantar) A dan B yang berada diantara kutub magnet, maka penghantar A dan B akan menerima gaya dorong berdasarkan garis gaya magnet yang timbul dengan arah seperti pada gambar dibawah ini. Hubungan antara arah arus, arah garis gaya magnet, dan arah gaya dorong pada penghantar merujuk pada aturan/kaidah tangan kiri Fleming.

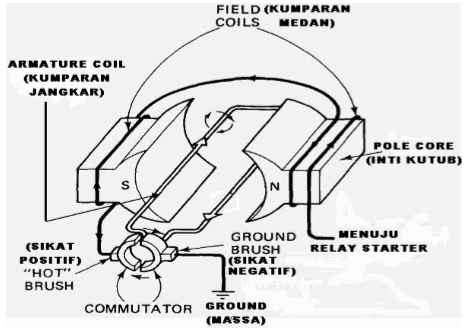

Arah arus yang masuk kebalikan dengan arah yang keluar sehingga gaya dorong yang dihasilkan juga saling berlawanan. Oleh karena itu penghantar akan berputar saat arus tersebut mengalir. Untuk membuat penghantar tetap berputar maka digunakan komutator dan sikat (brush). Komponen utama motor starter terdiri atas; armature coil (kumparan jangkar), komutator, field coils (kumparan medan), dan sikat-sikat (brushes). Berdasarkan kaidah tangan kiri Fleming diatas, prinsip kerja dari komponen-komponen utama motor starter adalah sebagai berikut lihat gambar dibawah ini. Armature dan field coil dihubungkan dengan baterai secara seri melalui sikat-sikat dan komutator. Urutan aliran arusnya yaitu dari baterai, relay starter, field coil, sikat positif, komutator, armature, sikat negatif dan selanjutnya ke massa.
Pada saat arus listrik mengalir, pole core bersama-sama field coil akan terbangkit medan magnet. Armature yang juga dialiri arus listrik akan timbul garis gaya magnet sesuai tanda putaran panah pada gambar diatas. Sesuai dengan kaidah tangan kiri Fleming, armature coil sebelah kiri akan terdorong ke atas dan yang sebelah kanannya akan terdorong ke bawah. Dalam hal ini armature coil berfungsi sebagai kopel atau gaya puntir, sehingga armature akan berputar. Jumlah kumparan di dalam armature coil banyak, sehingga gaya putar yang ditimbulkan armature coil bekerja saling menyusul. Akibatnya putaran armature akan menjadi teratur.
Persyaratan yang harus Dipenuhi Sistem Starter
Pada umumnya sepeda motor yang dilengkapi dengan sistem starter listrik, sumber arus yang digunakan adalah baterai. Dalam hal ini kondisi baterai harus dapat menghasilkan tenaga putar (torque) yang sangat besar. Selain itu ukuran baterai juga diharapkan kecil dan ringan. Motor starter dalam sistem starter listrik harus dapat membangkitkan torque yang sangat besar dari sumber tenaga baterai yang terbatas. Maka untuk itu sistem starter dilengkapi dengan motor listrik arus searah (DC). Dalam menentukan motor starter yang tepat menurut kebutuhan suatu mesin, terdapat beberapa faktor yang perlu diperhatikan, antara lain:a. Sifat starter
Tenaga putar (torque) yang dihasilkan motor starter akan menambah kadar arus yang mengalir pada starter secara proporsional (sepadan). Makin rendah putaran, makin besar arus yang mengalir pada starter sehingga menghasilkan tenaga putar yang besar. Begitu pula dengan tegangan yang disuplai pada starter, jika tegangannya bertambah besar, maka kapasitasnya akan menurun. Oleh karena itu kapasitas starter sangat erat hubungannya dengan baterai.
b. Kecepatan putar dari mesin
Mesin tidak akan start (hidup) sebelum melakukan siklus kerjanya berulang-ulang, yaitu langkah hisap, kompresi, pembakaran (usaha) dan buang. Langkah pertama untuk menghidupkan mesin, lalu memutarkannya dan menyebabkan siklus pembakaran awal. Motor starter minimal harus dapat memutar mesin pada kecepatan minimum yang diperlukan untuk memperoleh pembakaran awal. Kecepatan putar minimum yang diperlukan untuk menghidupkan mesin berbeda tergantung pada konstruksi (banyaknya silinder, volume silinder, bentuk ruang bakar) dan kondisi kerjanya (suhu dan tekanan udara, campuran udara dan bensin dan loncatan bunga api busi), tetapi pada umumnya untuk motor bensin berkisar antara 40 sampai 60 rpm.
c. Torque yang dihasilkan starter untuk menggerakkan mesin
Torque yang dihasilkan starter merupakan faktor penting dalam menentukan apakah starter dapat berfungsi dengan baik atau tidak. Setiap mesin mempunyai torque maksimum yang dihasilkan, misal suatu mesin dengan 100 cc maksimum torquenya adalah 0,77 kg-m. Untuk dapat menggerakkan mesin dengan kapasitas tersebut, diperlukan torque yang melebihi kapasitas tersebut (sampai 6 kali). Tetapi pada umumnya starter hanya mempunyai torque maksimum mesin tersebut, sehingga tidak akan mampu memutarkan poros engkol. Untuk mengatasi hal ini, pada motor starter dilengkapi dengan gigi pinion (pinion gear), sehingga momen yang dihasilkan bisa diperbesar.
