Pengertian tentang Arus Listrik, Tegangan dan Tahanan. Untuk lebih memahami konsep tentang listrik, maka listrik diilustrasikan sebagai air karena memiliki banyak kesamaan karakteristiknya sebagai air karena memiliki banyak kesamaan karakteristiknya. Gambar dibawah ini menunjukkan dua buah wadah yang terhubung satu dengan lainnya melalui sebuah pipa yang dipersempit untuk menghambat aliran.
Tegangan (voltage) dapat diibaratkan beda ketinggian diantara kedua wadah, yang menyebabkan terjadinya aliran air. Makin besar perbedaan ketinggian air, makin kuat keingginan air untuk mengalir. Arus listik diibaratkan jumlah/volume air yang mengalir setiap detiknya, melalui pipa. Sedangkan resistansi (tahanan) diibaratkan semua hambatan yang dijumpai air saat ia mengalir di dalam pipa. Makin besar pipa, makim kecil hambatan alirnya, sehingga makin besar arus air yang mengalir. dan begitu sebaliknya.
Air yang mengalir pada suatu pipa dipengaruhi oleh besarnya dorongan yang menyebabkan air tersebut mengalir dan besarnya hambatan pada pipa. Besarnya dorongan untuk mengalir ditimbulkan oleh perbedaan ketinggian air di kedua wadah, dan dalam kelistrikan disebut tegangan atau beda potensial.
Besarnya hambatan pada pipa disebabkan banyak faktor, yaitu; mutu permukaan dalam pipa, dan luas penampang pipa serta panjang pipa.
Berdasarkan penjelasan di atas, dapat ditentukan beberapa persamaan karakteristik yang ada dalam kelistrikan, yaitu:
a. Hambatan alir sama dengan Resistansi (R)
b. Mutu permukaan dalam pipa sama dengan nilai hambat jenis (specific resistivity) dari kawat penghantar, dilambangkan dengan p (rho), yaitu nilai hambatan yang timbul akibat jenis bahan yang digunakan sebagai penghantar.
c. Luas penampang pipa sama dengan luas penampang kawat penghantar, dilambangkan dengan A.
d. Panjang pipa sama dengan panjang penghantar, dan dilambangkan dengan I.
Arus listrik merupakan sejumlah elektron yang mengalir dalam tiap detiknya pada suatu penghantar. Banyaknya elektron yang mengalir ini ditentukan oleh dorongan yang diberikan pada elektron-elektron dan kondisi jalan yang akan dilalui elektron-elektron tersebut. Arus listrik dilambangkan dengan huruf I dan diukur dalam satuan Ampere.
Tegangan listrik (voltage) dapat dinyatakan sebagai dorongan atau tenaga untuk memungkinkan terjadinya aliran arus listrik. Tegangan listrik dibedakan menjadi dua macam, yaitu:
a. Tegangan listrik searah (direct current /DC)
b. Tegangan listrik bolak-balik (alternating current / AC)
Tegangan listrik DC memungkinkan arus listrik mengalir hanya pada suatu arah saja, yaitu dari titi satu ke titik lain dan nilai arus yang mengalir adalah konstan/tetap. Sedangkan tegangan listrik AC memungkinkan arus listrik mengalir dengan dua arah, pada tiap-tiap setengah siklusnya. Nilainya akan berubah-ubah secara periodik.
Arus listrik AC

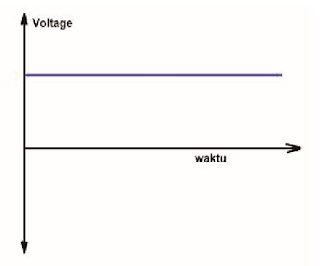

Arus listrik DC
Resistansi (tahanan) dapat diartikan sebagai apapun yang menghambat aliran arus listrik dan mempengaruhi besarnya arus yang dapat mengalir. Pada dasarnya semua material (bahan) adalah konduktor (penghantar), namun resistansi-lah yang menyebabkan sebagian material dikatakan isolator, karena memiliki resistansi yang besar dan sebagian lagi disebut konduktor, karena memiliki resistansi yang kecil.
Resistansi ada pada kawat, kabel, body atau rangka sepeda motor, namun nilainya ditekan sekecil mungkin dengan menggunakan logam-logam tertentu yang memiliki nilai p yang rendah.
Resistansi ada yang dibuat dengan sengaja untuk mengatur besarnya arus listrik yang mengalir pada rangkaian tertentu, dan komponen yang memiliki nilai resistansi khusus tersebut, disebut Resistor. Resistor dibagi menjadi dua jenis:
a. Resistor tetap (fixed resistor)
b. Resistor variabel (variable resistor)
Variable resistor terdiri dari beberapa macam :
1. Rotary-type Resistor
2. LDR (Light Dependent Resistor)
3. Thermistor, terdiri dari:
a). NTC (Negative Temperature Coeficient) Thermistor
b). PTC (Positive Temperature Coeficient) Thermistor
Pada NTC thermistor, nilai resistansi dari thermistor akan menurun pada saat suhu meningkat, sedangkan pada PTC Thermistor, nilai resistansinya akan meningkat seiring dengan meningkatnya suhu. Thermistor digunakan untuk keperluan pendeteksian suhu suatu objek, misalnya suhu oli engine, transmisi, axle dan lain-lain.
Contoh Aplikasi Resistor pada Sepeda Motor
Hampir semua rangkaian kelistrikan pada sepeda motor terdapat tahanan (resistor). Bentuk tahanan pada rangkaian bisa berupa tahanan pada bola lampu atau kumparan maupun tahanan (resistor) biasa seperti gambar diatas. Contoh aplikasi/penggunaan resistor tetap (fixed resistor) pada sepeda motor diantaranya bisa dilihat pada sistem tanda belok (turn signal) yang menggunakan flasher tipe kapasitor seperti gambar dibawah ini:
Resistor (R) pada gambar diatas akan dialiri arus dari baterai jika posisi plat kontak (P) dalam keadaan membuka. Dengan adanya resistor (R) tersebut, maka aliran arus yang melewatinya akan menjadi lebih kecil dibandingkan dengan arus yang mengalir melalui plat kontak (P) saat posisi menutup. Hal ini akan berakibat lampu tanda belok (lampu sein) tidak menyala saat arus melewati resistor tersebut walau saklar lampu sein sedang diarahkan ke kiri maupun ke kanan.
Selanjutnya untuk contoh aplikasi/penggunaan variable resistor pada sepeda motor diantaranya bisa dilihat pada rangkaian pengukur bahan bakar seperti gambar dibawah ini:
Bekerjanya variable resistor pada gambar diatas bedasarkan tinggi rendahnya bahan bakar dalam tangki melalui perantaraan pelampung, lengan pelampung dan lengan penghubung (moving contact arm). Pergeseran ke kiri dan ke kanan dari lengan penghubung tersebut akan merubah besarnya tahanan pada variable resistor.
