Seperti telah disebutkan sebelumnya bahwa secara umum sistem starter listrik terdiri dari baterai, sekring (fuse), kunci kontak (ignition switch), saklar/tombol starter (starter switch), relay starter, dan motor starter. Arus yang besar (sekitar 40 ampere) akan mengalir ke motor starter saat dihidupkan. Untuk mengalirkan arus besar tersebut, diperlukan kabel yang tebal (besar) langsung dari baterai menuju motor tanpa lewat starter switch agar kontaknya tidak meleleh ketika ditekan. Oleh karena itu, dalam rangkaian sistem starter dilengkapi relay starter atau solenoid switch.
Cara Kerja Sistem Starter Dengan Starter Relay Sederhana
Seperti telah disebutkan sebelumnya bahwa sistem starter dengan relay starter sederhana banyak digunakan bahwa sepeda motor berukuran kecil (sepeda motor dengan mesin yang berkapasitas 200 cc ke bawah). Sepeda motor jenis ini banyak dijumpai dikalangan masyarakat yang banyak digunakan sebagai alat transportasi keluarga. Gambar dibawah ini adalah contoh rangkaian sistem starter dengan relay starter sederhana yang digunakan pada salah satu tipe sepeda motor Honda. Pada gambar tersebut sistem starternya telah dilengkapi dengan sistem pengaman. Penjelasan tentang sistem pengaman akan dibahas lebih detai pada bagian 5 (inovasi sistem starter).
Adapun cara kerjanya adalah sebagai berikut:
Pada saat starter switch (tombol starter) ditekan, arus dari baterai akan mengalir ke kumparan relay starter melalui ignition switch (kunci kontak) terus ke massa. Dalam hal ini arus akan sampai ke massa jika posisi kopling sedang ditekan atau posisi gigi transmisi posisi netral (saklar kopling atau saklar neutral menghubungkan arus dari kumparan relay starter ke massa). Bagi sepeda motor dengan sistem starter yang tidak dilengkapi dengan sistem pengaman, maka aliran arusnya dari tombol starter ke kumparan relay starter ke massa. Arus yang dialirkan ke kumparan relay ini cukup kecil sehingga tidak akan membuat kontak pada tombol starter kelebihan beban. Setelah arus sampai ke massa, pada kumparan relay starter terjadi kemagnetan. Hal ini akan menyebabkan plat kontak pada relay starter tertarik (menutup), sehingga arus yang besar langsung dari baterai mengalir menuju motor starter. Selanjutnya motor starter tersebut akan berputar untuk menghidupkan mesin sesuai prinsip kerja motor starter yang telah dijelaskan sebelumnya.
Cara Kerja Sistem Starter Dengan Starter Relay Jenis Pre-Engaged

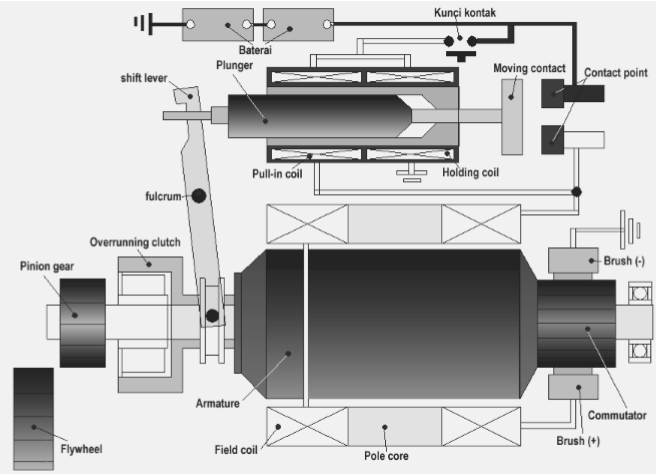

Sistem starter jenis pre-engaged banyak digunakan untuk sepeda motor berukuran besar. Salah sepeda motor yang menggunakan sistem starter ini adalah sepeda motor BMW. Karena mengadopsi dari mobil maka cara kerjanya juga sama dengan sistem starter jenis pre-engaged yang digunakan pada mobil. Rangkaian sistem starter jenis pre-engaged bisa dilihat pada gambar dibawah ini.
Cara kerjanya adalah sebagai berikut:
Pada saat kunci kontak OFF, tidak ada arus yang mengalir ke dalam solenoid (starter relay) maupun motor starter. Arus dari baterai akan stand-by (berhenti) pada contact point (titik kontak) sebelah atas (lihat gambar diatas). Gigi pinon (pinion gear) tidak terkait dengan flywheel. Pada saat kunci kontak di-ON-kan, arus listrik akan mengalir ke pull in coil dan hold in coil secara bersamaan. Selanjutnya pull in coil akan menarik plunger ke arah kanan dan hold in coil akan menahan plunger pada posisi terakhirnya. Dalam rangkaian sistem starter ini, pull in coil terpasang seri dengan field coil sehingga arus yang keluar dari pull in coil akan diteruskan ke field coil terus ke massa. Untuk lebih jelas lagi aliran arusnya adalah sebagai berikut:
Baterai---kunci kontak---terminal 50---hold in coil---massa
Batarai---kunci kontak---terminal 50---pull in coil---
field coil---sikat positif---armature---sikat negatif---massa.
Oleh karena arus yang mengalir ke field coil pada saat ini masih kecil, maka armature akan berputar lambat untuk memungkinkan terjadinya perkaitan gigi pinion dengan flywheel secara lembut. Pada saat ini moving contact belum berhubungan dengan contact point (lihat gambar dibawah ini).
Pada saat yang bersamaan, pergerakan plunger juga akan menyebabkan shift lever (tuan penggerak/pengungkit) tertarik sehingga gigi pinion akan bergeser ke arah flywheel. Bila gigi pinion sudah berkaitan penuh dengan flywheel, moving contact akan menutup contact point sebelah atas akan mengalir langsung ke field coil melalui terminal C. Akibatnya armature akan berputar cepat dan putarannya diteruskan ke flywheel melalui overunning clutch dan gigi pinion (lihat gambar dibawah ini). Untuk lebih jelas lagi aliran arusnya adalah sebagai berikut:
Baterai----kunci kontak----terminal----hold in coil----massa
Baterai----kunci kontak----contact point----field coil----
sikat positif----armature----sikat negatif----massa.
Pada saat moving contact telah berhunbungan dengan contact point, maka arus dari pull in coil tidak dapat mengalir, akibatnya plunger ditahan oleh kemagnetan hold in coil saja. Jika mesin sudah mulai hidup, flywheel akan memutarkan armature melalui pinion karena kecepatan putar motor starter lebih kecil dibandingkan kecepatan mesin. Untuk menghindari kerusakan pada starter akibat hal tersebut, maka kopling starter (overunning clutch) akan membebaskan dan melindungi armature dari putaran yang berlebihan.
